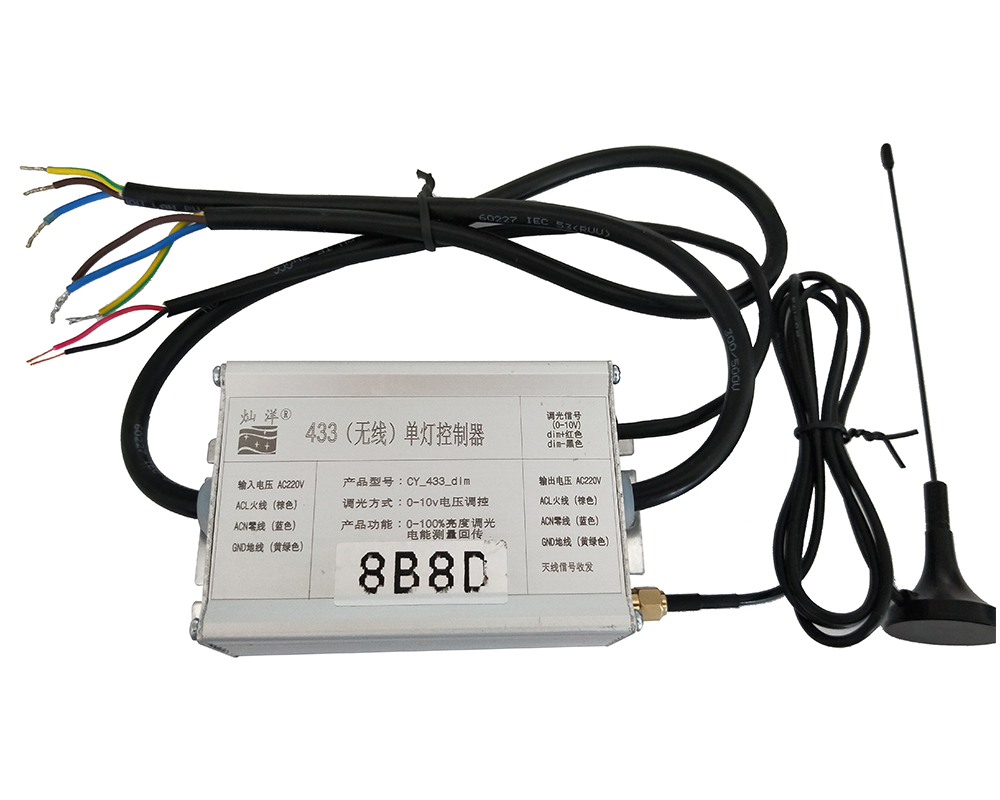

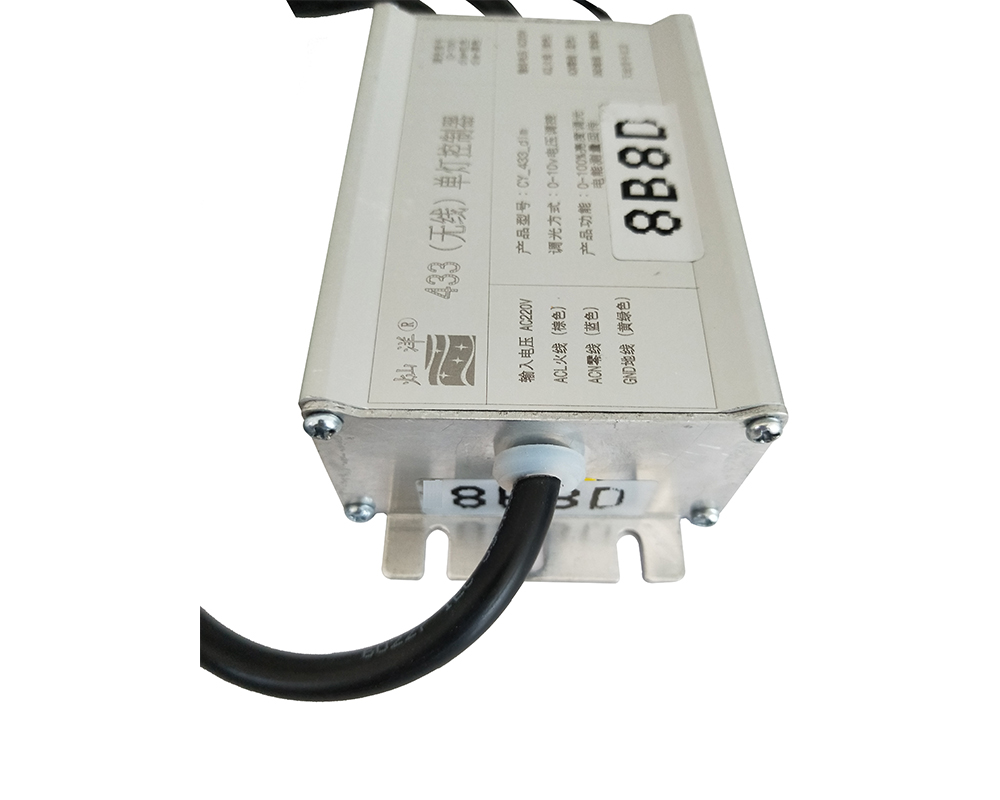

产品型号：CY-SLC-LORA

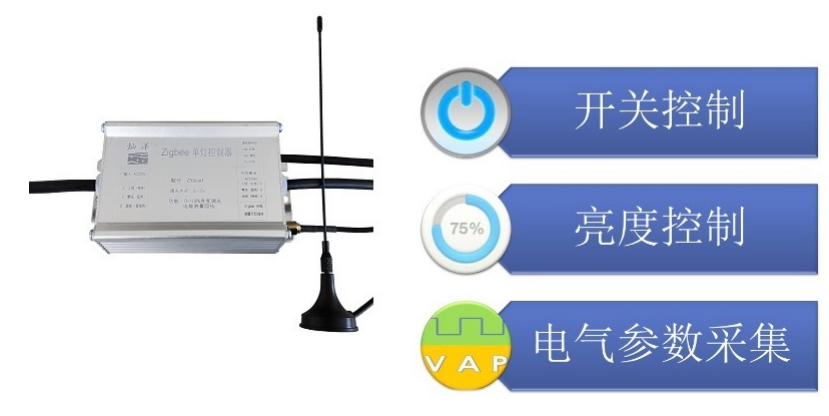

单灯控制器是智能照明系统的执行终端，它可以和LED电源连接，实现三大功能:

    单灯控制器与 LED 驱动器直接相连，通过433M无线电信号接收和处理集中器发送的控制命令，并将控制结果或当前状态反馈给集中器，实现对路灯的监测、控制。 每一个灯控制器都有一个固定的物理地址（UID）,便于在灯联网中被寻址操作。

 产品特点

1、开关、0-10V输出或PWM（400Hz）亮度调节。

2、测量电压、电流、功率、电量等电参数（精度达1％）

3、可控制输出5A 220V交流电压为给各种路灯提供电源。开关次数达10万次。

4、输入端具有防雷保护。

5、独立电源供电的0～10V或PWM信号 对LED路灯以及有此调光接口的灯具进行调光。

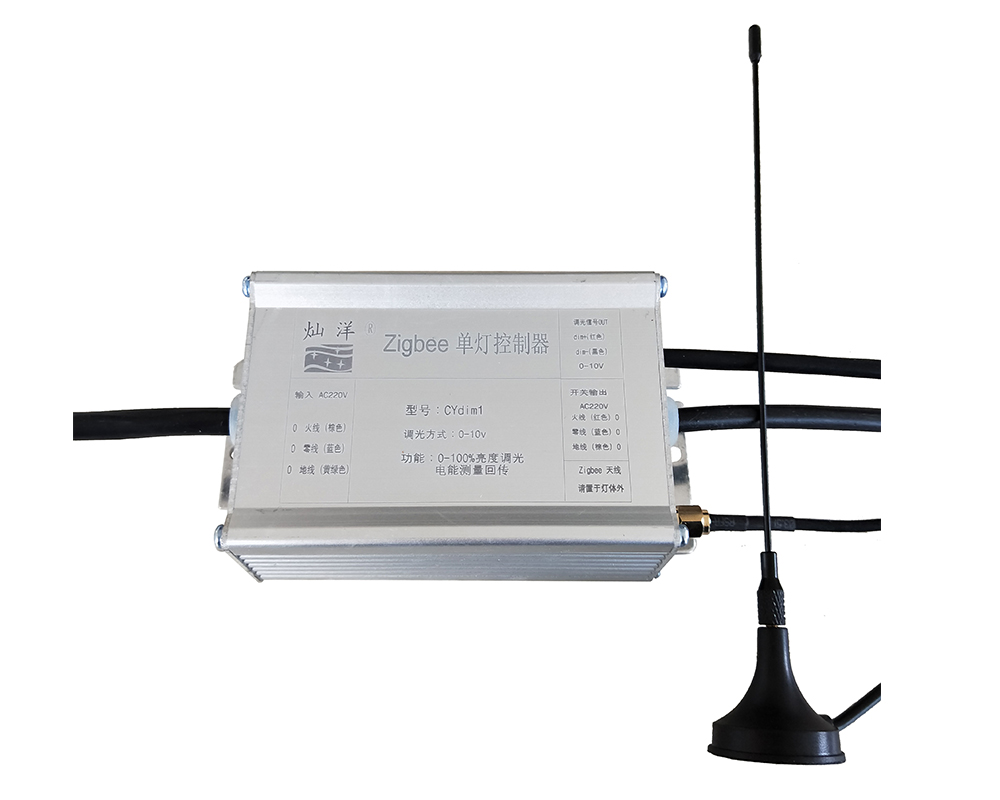

6、Zigbee型单灯控制器自组网，具有中继功能，组成链式网络后，传输距离可达10Km。

 技术参数

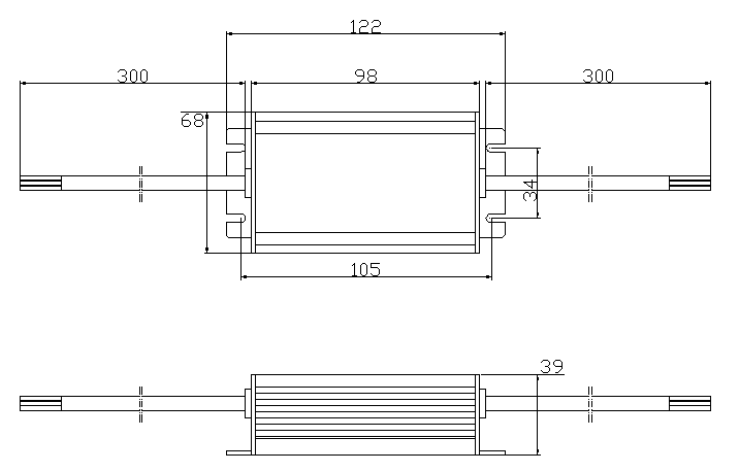

   物理接线示意图

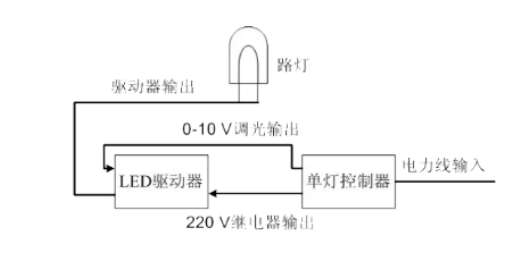

    单灯接线图

    将市电AC85-220V连接灯控制器的AC的输入接口，将灯控制器的AC输出线连接驱动器的AC输入接口（AC电源连接时L、N线的对应）；将灯控制器的0-10V调光信号输出线接驱动器的0-10V DIM（调光）接口（DIM调光口连接时DIM+、DIM-线的连接）；将驱动器的电源输出线连接LED灯（注意正负极的对应）。
